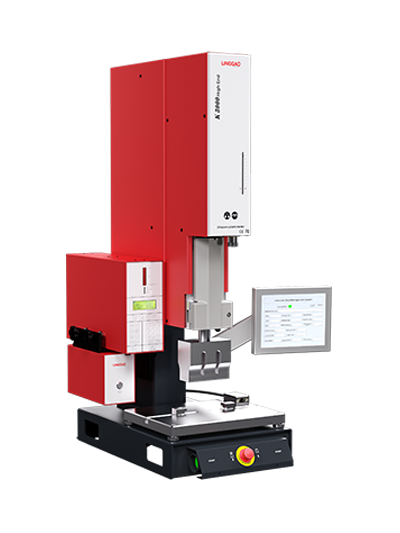

產品特點 Product feature
1. 可程式控制五段壓力分布
2. 可檢視機臺機身各項開關功能
3. 數位化控制壓力觸發起振套件，掃碼焊接（可選配）
4. 電磁傳感式精密行程測量部件，時間精度1ms，精密0.01mm
5. 可選配與PC連線套件，儲存焊接資料，對接MES系統，方便數據追蹤 ，可擴展軟啟動等
6. 換能器換能器底座易拆卸，僅需一只手即可更換換能器組件，只需一把扳手
7. 四點式底座設計，配備有調整螺絲，可快調整水平底平面
8. 可控制氣缸行程旋鈕，每轉一圈為1mm，精密達0.01mm
9. 精密耐重負荷，線性滑軌，下降焊接不晃動
技術規格 TECHNICAL SPECIFICATIONS
| 參數項 (Parameter) | 參數值 (Value) |
|---|---|
| 超聲波頻率 (Frequency) | 20kHz |
| 超聲波功率 (Power) | 2000W/3000W |
| 操作模式 (Operating Mode) | 時間模式/功率模式/能量模式/超聲波停振/行程模式(絕對行程模式/相對行程模式/參考行程模式/段差模式) (Time/Power/Energy/US-stop/Travel Mode/Absolute/Differential/Reference/Travel Reference) |
| 觸發模式 (Trigger Mode) | 行程觸發/壓力觸發/時間觸發/外部觸發 (Trigger/PressureTrigger/Time trigger/ExternalTrigger) |
| 增幅器 (Booster) | 缽:1:1:1:5:1:21:2.5 Titanium:1:1:1.5:1:2:1:2:5 |
| 壓力分布控制 (Pressure Control) | 數位式五段壓力分布調整 (Digital pressure control in 5 steps) |
| 語言選單 (Language) | 英文/德文/西班牙文/法文/意大利文等 (EN,F,IR,IT,etc.) |
| 數據庫 (Data Bank) | 最多可儲存99組焊接參數 (99 memories) |
| 電源 (Input Voltage) | 220V±10% AC，單相50/60Hz (220V±10% AC，1Phase 50/60Hz) |
| 換能器至立柱距離 (Throat Depth) | 203.8mm |
| 增幅端面至底座面距離 (Distance) | Min.144mm (Distance from end face of amplifier to base face) |
| 缸徑和行程 (Cylinder Stroke) | 80x100mm標配,63x100mm選配 (80x100mm standard,63x100mm optional) |
| 可調整行程 (Stroke Range) | 20~100mm,可微調，精密度0.01mm,不需調整機身高度 (20~100mm, Fine-tuning supported, accuracy:0.01mm; No need to adjust the height of the press.) |
| 壓機重量 (Weight) | 122kg(含電箱) (122kg with generator) |
| 最大下壓力 (MaxForce) | 3000N(空氣壓力6bar時) (3000N at 6bar compressed air) |
| 搭配電箱 (Generator) | HE 20-2000W/3000W |
| 計數器 (Counter) | 可設定范圍1-99999999 (Adjustable range 1-99999999) |
| 開關 (Switches) | 雙手啟動,緊急停止按鈕位于座椅前方 (Two-hand start with EMERGENCY STOP at front) |
| Pin碼 (Pin Code) | 4位數字鎖碼,避免參數被隨意修改 (4 digits to protect access to parameters) |
| 空壓力要求 (Drive Energy) | 最大7bar,正常6bar (Compressed air supply:7 bar maximum, 6 bar nominal) |
